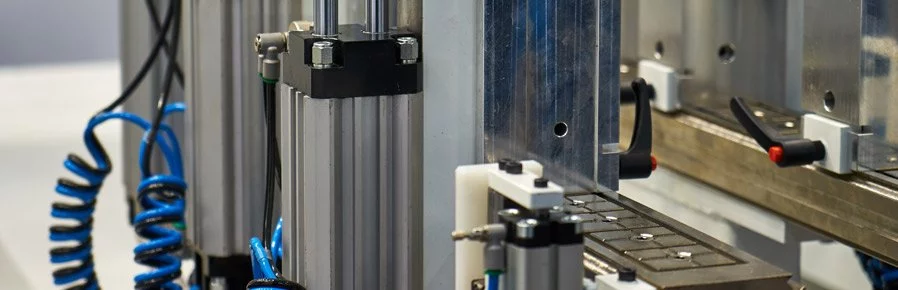

Siłowniki pneumatyczne są jednym z elementów, które realizują przetwarzanie energii sprężonego powietrza na energię mechaniczną. Nasza firma oferuje siłowniki o średnicach tłoka od 8 mm do 200 mm (skok nawet do 2800 mm, a w przypadku siłowników liniowych beztłoczyskowych do 5700 mm).

Siłowniki w naszej ofercie występują w wersjach jednostronnego (ze sprężyną), dwustronnego działania oraz z przechodzącym tłoczyskiem. W wykonaniu jednostronnym pozycja wyjściowa wymuszona jest przez sprężynę, a zmiana położenia tłoka wymaga podania sprężonego powietrza. W wykonaniu dwustronnym, zarówno wysuw jak i powrót tłoka, odbywają się za pomocą sprężonego powietrza. Siłowniki dodatkowo wyposażone mogą być w magnesy służące do Bezstykowej Sygnalizacji Położenia Tłoka (BSPT) oraz amortyzację końca skoku.

Siłowniki w specjalnym wykonaniu „non stick slip” stosowane są do zapewnienia płynnej regulacji pracy. Znajdują zastosowanie przy małych prędkościach posuwu i obciążeniach poprzecznych. Funkcja zabezpieczenia przed obrotem może być zrealizowana przez specjalny kształt tłoczyska (wersja siłownika TF) lub zastosowanie specjalnych prowadnic. Wykonanie tego typu wykorzystywane jest do utrzymania tłoczyska i umocowanych do niego elementów pod stałym kątem oraz do przenoszenia określonych momentów obrotowych.

Wszystkie siłowniki zaprojektowane zostały do pracy z powietrzem nie olejonym i nie wymagają dodatkowych czynności obsługowych. W przypadku stosowania powietrza olejonego, smarowanie musi być kontynuowane ponieważ dostarczany smar zastępuje smar fabryczny.

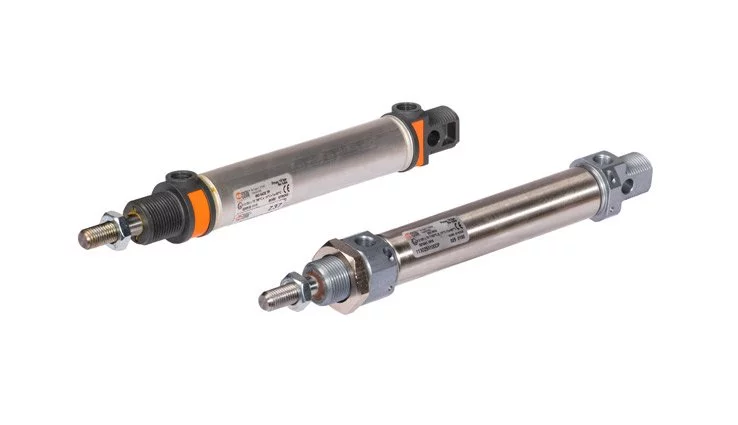

Siłowniki pneumatyczne dostępne w ofercie Tubes International produkowane są zgodnie z normami ISO 6432 ISO 6431 i ISO 15552, co zapewnia pełną zamienność z siłownikami innych producentów. Oferujemy również wykonania niestandardowe. Na etapie produkcji główny nacisk został położony na niezawodność siłowników, wysoką jakość wykonania oraz dostępność.

W ofercie dostępne są siłowniki wykonane z różnych materiałów:

  • korpus: aluminium lub stal,
  • tłok: aluminium lub tworzywo sztuczne,
  • tłoczysko: stal chromowana lub nierdzewna,
  • uszczelnienie: poliuretan, guma NBR, Viton.

Podziału siłowników pneumatycznych można dokonać ze względu na:

a) Wykonanie i rodzaje tłoczyska:

  • z jednostronnym tłoczyskiem,
  • z przechodzącym tłoczyskiem,
  • z tłoczyskiem zabezpieczonym przed obrotem.

b) Charakter działania i wywierane siły:

  • jednostronnego działania,
  • dwustronnego działania.

c) Sposób powiązania z elementem współpracującym:

  • tłoczyskowe,
  • beztłoczyskowe.

d) Liczbę położeń roboczych:

  • dwupołożeniowe,
  • wielopozycyjne,
  • krokowe.

e) Kierunek wykonywanego ruchu:

  • siłowniki liniowe z prostoliniowym ruchem tłoczyska lub wózka napędowego,
  • siłowniki wahadłowe z obrotowym ruchem wałka napędowego.

PNEUMATYCZNE SIŁOWNIKI WAHADŁOWE

siłowniki wahadlowe pneumatyczne

Siłowniki wahadłowe to wersje 2 i 3-położeniowe siłowników pneumatycznych o stałym i nastawialnym kącie obrotu. W standardzie wyposażone są w magnes do współpracy z czujnikami zbliżeniowymi. Do regulacji prędkości pneumatycznego siłownika wahadłowego sugeruje się stosowanie zaworów dławiąco-zwrotnych, a w szczególnych przypadkach hamulców hydraulicznych.

Ciśnienie robocze pneumatycznych siłowników wahadłowych zawiera się w przedziale od 1,5 do 7 bar. Temperatura pracy wynosi od + 5°C do 60°C, a uszczelnienie stanowi guma NBR.
