Złącza kołnierzowe

Złącza kołnierzowe – informacje wstępne

Złącza kołnierzowe są jednymi z najszerzej stosowanych w przemyśle, przede wszystkim do łączenia odcinków rurociągów, ale także do połączeń z wężami elastycznymi. Przyłącza kołnierzowe najczęściej są przyspawane do rur rurociągu, mają z reguły kształt okrągły, wykonane są ze stali węglowej czarnej (bez pokrycia), ocynkowanej lub ze stali nierdzewnej. Złącze kołnierzowe jest uszczelnione uszczelką i jest skręcone śrubami rozmieszczonymi na obwodzie kołnierza. Kołnierze posiadają przylgę, czyli powierzchnię uszczelniająca, dostosowaną do rodzaju uszczelnienia, które będzie zastosowane. Najczęściej stosowana jest uszczelka płaska.

Wykorzystywane w przemyśle kołnierze są wytwarzane według norm, określających ich typy, wymiary, rodzaje powierzchni uszczelniających, stosowane gatunki stali i dopuszczalne ciśnienia w określonej temperaturze.

  • Kołnierze wg norm europejskich, zwane kołnierzami PN wytwarzane są zgodnie z normą EN 1092-1. Symbol PN i następująca po nim liczba np. PN16 oznacza klasę ciśnienia nominalnego kołnierza (typoszereg) np. PN16 oznacza ciśnienie 16 bar (w temperaturze +20°C). W połączeniu z przewodami elastycznymi stosowane są kołnierze PN10, PN16 (najczęściej), PN25 i PN40.
  • Kołnierze wg norm amerykańskich, zwane kołnierzami ASA, wytwarzane są wg normy ASME (ANSI) B16.5. Mają one inne wymiary i nie są zamienne z kołnierzami PN. Najczęściej stosowane klasy kołnierzy amerykańskich: ASA150 (równoważne PN20) oraz ASA300 (równoważne PN50).

Dla doboru połączenia części instalacji ze sobą ważne są wymiary przyłączeniowe kołnierza dla danej średnicy nominalnej DN (średnica przylgi kołnierza, średnica zewnętrzna kołnierza, średnica podziałowa otworów pod śruby, ilość śrub i średnica otworów pod śruby). Podstawowe wymiary typowych kołnierzy podane są w załączniku informacji technicznej “Wymiary przyłączeniowe kołnierzy PN i ASA”.

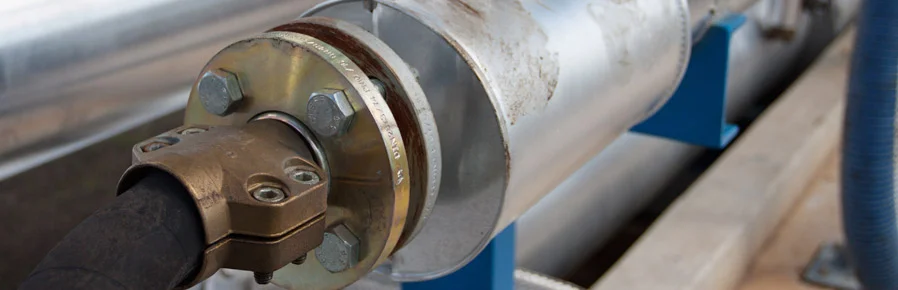

Kołnierze stosowane są jako przyłącza przyspawane do części stałych instalacji oraz jako końcówki kołnierzowe do węży elastycznych (kołnierz przyspawany do króćca – ogona do węża). Końcówki kołnierzowe mogą posiadać kołnierz stały lub obrotowy (z osobnym od przylgi kołnierzem z otworami pod śruby). Generalnie, jeżeli na jednym końcu węża występuje kołnierz stały, na drugim końcu należy zastosować kołnierz obrotowy, w celu uniknięcia skręcania węża.

Tubes International dostarcza na zamówienie nietypowe końcówki kołnierzowe wg specyfikacji klienta, wykonane z różnych materiałów.

Końcówek kołnierzowych do węży stalowych i kompozytowych szukaj w grupach poświęconych tym wężom, końcówek kołnierzowych higienicznych (Triclover) w grupie: złącza nierdzewne higieniczne. Końcówki kołnierzowe wysokociśnieniowe (kołnierze SAE, kołnierze do pomp hydraulicznych) znajdziesz w dziale HYDRAULIKA SIŁOWA (WYSOKIE CIŚNIENIA).
