Obejmy do mocowania rur DIN 3015 to szybki, bezproblemowy sposób na trwały i estetyczny montaż rur, węży, kabli w hydraulice siłowej. Zapraszamy do zapoznania się z filmem, na którym szczegółowo omówione są uchwyty do mocowania rur DIN 3015.
Obejmy do mocowania rur DIN 3015 – transkrypcja filmu
Dzień dobry, nazywam się Michał Mróz.
Dzisiaj zajmiemy się obejmami przeznaczonymi do szybkiego, łatwego, trwałego i estetycznego mocowania kabli, węży, rur w różnych gałęziach przemysłu.
Standardowa obejma składa się z płytki dolnej, z w wkładu, z płytki górnej oraz śrub mocujących.
Wersje obejm DIN 3015
Obejmy te wykonane są zgodnie z normą DIN 3015 i dostępne są w trzech wersjach;
- wersja standardowa typ 100 i 101
- wersja ciężka typ 201
- wersja podwójna typ 301
Uchwyty do rur – materiały
W naszej ofercie posiadamy obejmy do mocowania rur wykonane z polipropylenu w kolorze zielonym, pracujące w zakresie temperatur od – 30 do 90 stopni, w kolorze czarnym z samogasnącego poliamidu, spełniającego wymagania ochrony przeciwogniowej w pojazdach szynowych.
Zakres temperatur takiej obejmy to -40 do 180 stopni Celsjusza.
Obejmy wykonane z gumy, zakres temperatur dla tych obejm to 40 do 80 stopni Celsjusza oraz obejmy wykonane z aluminium, które nadają się do temperatur powyżej nawet 350 stopni Celsjusza.
Zakres średnic takich obejm jest dość szeroki i mieści się miedzy 6, a 219 mm.
Montaż obejm do mocowania rur DIN 3015
Co do samego montażu.
Obejmy montowane są do konstrukcji poprzez spawanie lub przykręcanie, a następnie wykonujemy montaż zarówno rury, jak
i poszczególnych elementów obejmy. Należy pamiętać aby nie spawać obejm z założonym wcześniej wkładem. Dostępnych jest wiele dodatkowych elementów umożliwiających opcjonalne sposoby montażu np.
- podstawy dolne podwójne,
- czy też wielokrotne,
- podstawy kątowe
- lub podstawy mostkowe
Szyny do montażu wielokrotnego po wcześniejszym przykręceniu lub też przyspawaniu szyny umieszczamy w niej specjalne nakrętki do których za pomocą śrub mocujących przykręcimy obejmy. Jest to bardzo wygodny sposób montażu, ponieważ przed dokręceniem ostatecznym obejmy w łatwy sposób możemy wyregulować jej pozycję.

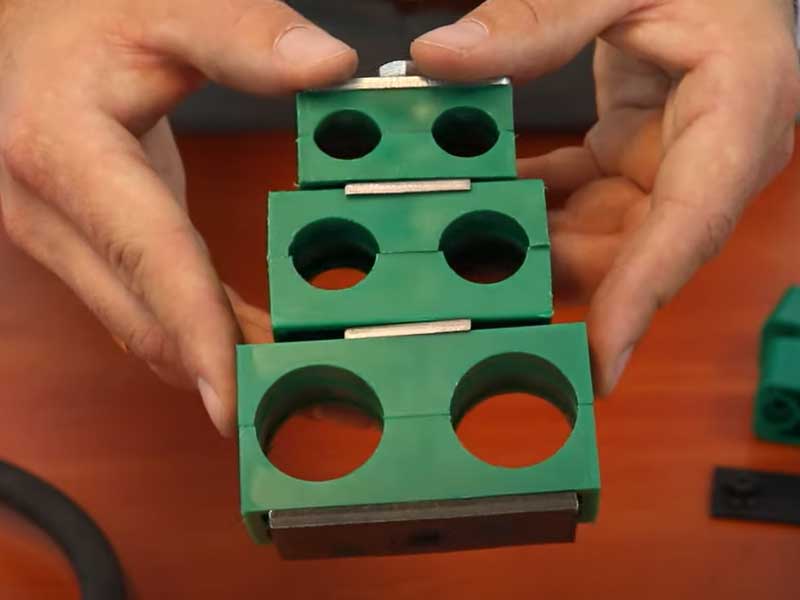

Montaż pakietowy
I na koniec śruby oraz płytki do montażu pakietowego.
Montaż pakietowy jest to montaż, który wygląda w ten sposób, jest to obejma umieszczona nad obejmą. Przy montażu należy zachować odpowiednią odległość między obejmami, a na zgięciu rury umieścić obejmy jak najbliżej łuku.
Po dokręceniu śrub odpowiednim momentem należy zwrócić uwagę, aby połówki wkładu się ze sobą nie stykały.
