Złącza Tankwagen (TW) – informacje wstępne

Złącza TW (tankwagen) nazywane również cysternowymi lub eurozłączami, wykonane są zgodnie z normą EN ISO 14420-6 (dawniej DIN 28450). Przeznaczone są do cieczy, materiałów stałych i gazów (z wyjątkiem gazu płynnego i pary). Stosowane w systemach przeładunkowych w przemyśle chemicznym, petrochemicznym i spożywczym.

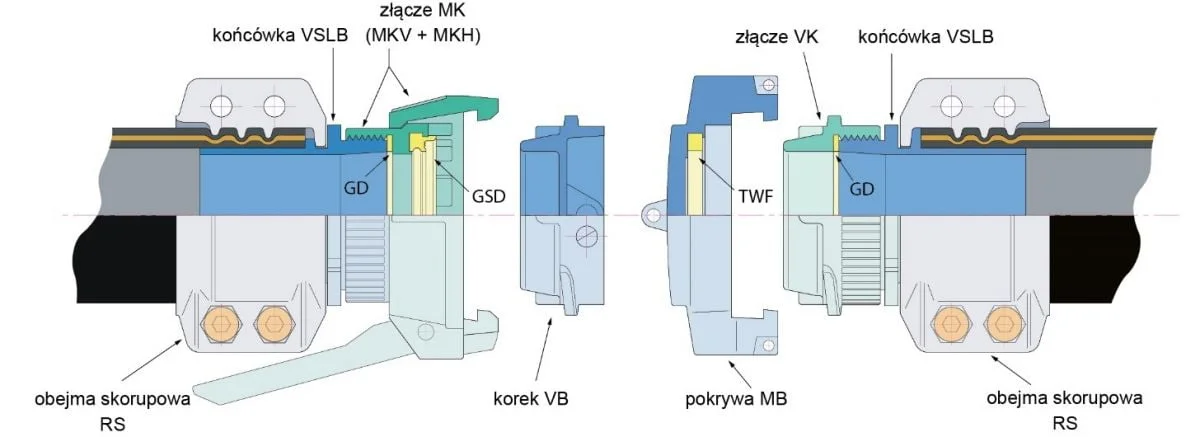

Złącze TW składa się z części MK nakładanej na część VK. Dociśnięcie obu części do siebie i uszczelnienie następuje poprzez obrót pierścienia części MK za pomocą dźwigni. Zamknięcie dźwigni blokuje obrót i zabezpiecza przed rozluźnieniem złącza. Korek VB (do części MK) i pokrywa MB (do części VK) stanowią zaślepki odporne na ciśnienie. Jeżeli jednak instalacja pozostaje w sposób ciągły pod ciśnieniem, zamknięcie z zabezpieczeniem jest wymagane. Standardowym uszczelnieniem głównym złącza jest uszczelka profilowa GSD (dla złącza 4” o-ring TWO), w pokrywach MB uszczelka płaska TWF (dla 4” – TWO). Uszczelka TWF może być zastosowana zamiast uszczelki GSD. Uszczelnienie gwintu stanowią uszczelki płaskie GD. Uszczelnienia standardowe dostarczane są w komplecie ze złączami.

Dobierając złącze do medium należy uwzględnić odporność korozyjną materiału złącza i uszczelnienia oraz wpływ temperatury. Do szczególnie agresywnych chemikaliów zalecane są złącza TW pokryte wykładziną ECTFE. Na zamówienie złącza dostępne są z certyfikatem materiałowym 3.1 według PN-EN10204.

Materiał uszczelnieńTyp uszczelkiZakres temperatur pracy
poliuretan (PUR, vulkollan)olej hydraulicznyod -20°C do +70°C
nitryl (NBR, perbunan)czarnyod -20°C do +70°C
hypalon (CSM)zielonyod -20°C do +130°C
viton (FPM)czarny z czerwoną kropkąod -20°C do +120°C
teflon (PTFE)białyod -20°C do +220°C
EPDMczarnyod -20°C do +100°C
vamacczarny z dwoma czerwonymi kropkamido +200°C

KATALOG
Pobierz

SKLEP INTERNETOWY
Wejdź

SIEĆ SPRZEDAŻY
Sprawdź

ZAPYTANIE
Wyślij

Rodzaj materiałów:

Złącza RJT

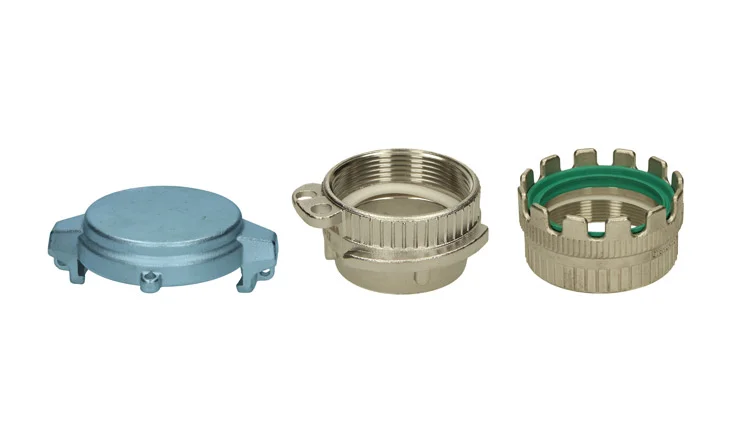

Złącza Tankwagen ze stali nierdzewnej

Złącza SMS

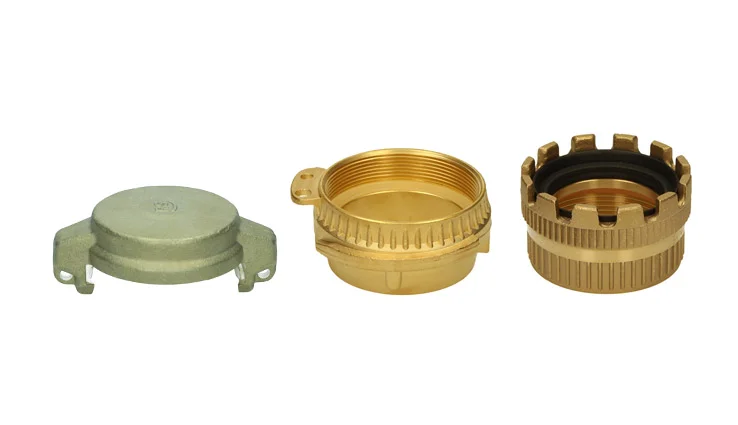

Złącza Tankwagen z mosiądzu

Złącza Tricklover

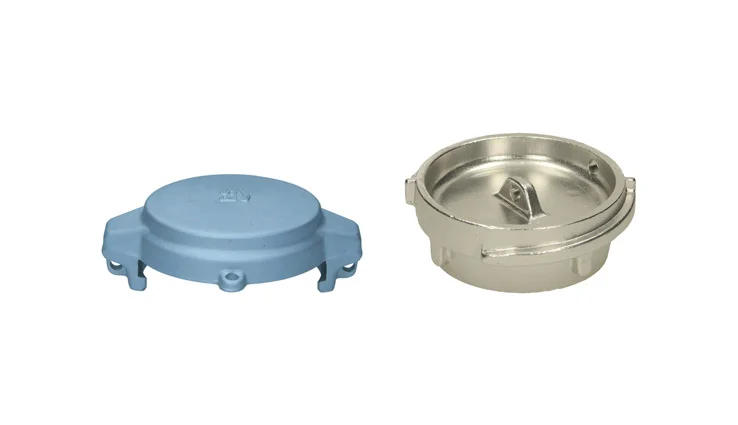

Złącza Tankwagen z aluminium

Lista produktów:

Złącze Tankwagen

typ VK

Tubes Engineering

Złącze Tankwagen

typ MKV

Złącza Tricklover rysunek

Złącze Tankwagen

typ MKH

Złącza DIN11851 rysunek

Złącze Tankwagen

typ MK

Złącze Tankwagen

typ MB

Złącze Tankwagen

typ VB

Uszczelki do złączy TW

Akcesoria do złączy TW

Potrzebujesz pomocy przy doborze produktu lub nie znalazłeś właściwego produktu?

WYŚLIJ ZAPYTANIE

FAQ – złącza Tankwagen (TW):

W jakich temperaturach mogą pracować złącza TW?

Zgodnie z normą DIN 28450 złącza TW mogą pracować w temperaturze do +65°C. W przypadku konieczności stosowania ich do wyższych temperatur konieczna jest konsultacja z działem Technicznym Tubes International.

Czy zawsze konieczne jest stosowanie uszczelek kształtowych GSD?

Nie, zamiennie zamiast uszczelek GSD dopuszcza się stosowanie uszczelek typu TWF lub TWO jednakże zalecamy każdorazowe zweryfikowanie szczelności połączenia.

Czy złącza TW można stosować do substancji spożywczych?

Nie zalecamy stosowania złącz TW do substancji spożywczych. Ze względu na swój charakter i budowę złącza TW nie spełniają standardów przewidzianych do złączy dedykowanych do substancji spożywczych.

Czy konieczne jest stosowanie specjalnych narzędzi do łączenia złączy TW?

Nie, chociaż opcjonalnie można zastosować młotek gumowy w przypadku zaobserwowania drobnych nieszczelności na połączeniu lub wymianę uszczelnienia na nowe.

Na co trzeba zwrócić uwagę przy doborze materiału złącza?

Poza odpornością chemiczną materiału złącza na medium należy zwrócić uwagę na dobranie odpowiedniej uszczelki.
