Szybkozłącza do form wtryskowych

Szybkozłącza do wody – informacje wstępne

Szybkozłącza do form wtryskowych w przemyśle tworzyw sztucznych służą do łączenia kanałów chłodzących i grzewczych formy z wężami doprowadzającymi wodę chłodzącą lub czynnik grzewczy. W trakcie procesu wtrysku tworzywa sztucznego do formy musi ona posiadać we wszystkich swoich miejscach odpowiednią temperaturę, a następnie zostać szybko schłodzona w celu wyjęcia wyrobu. Proces ten nazywa się termostatowaniem. Ze względu na rodzaj pracy, szybkozłącza do termostatowania form charakteryzują się dużym przepływem, małymi wymiarami zewnętrznymi (z racji zagłębień w płytach formy i dużej gęstości usytuowania kanałów w formie), odpornością na gorącą wodę, glikol, gorący olej.

Standardowo szybkozłącza do form wtryskowych wykonane są z mosiądzu z uszczelnieniem z vitonu (FKM), co zapewnia odporność na wysoką temperaturę (do +200°C) i odporność chemiczną. Ciśnienia robocze do kilkunastu bar. Dostępne w wersji jednostronnie odcinającej (gniazdo z zaworem), dwustronnie odcinającej (gniazdo z zaworem i wtyk z zaworem) i ze swobodnym przelotem (gniazda i wtyki bez zaworu).

Szybkozłącza do form wtryskowych, oprócz swojego podstawowego zastosowania w przetwórstwie tworzyw sztucznych, ze względu na małe wymiary i wysoką odporność chemiczną uszczelnień, znajdują zastosowanie w instalacjach sprężonego powietrza, do butli z gazami technicznymi, w systemach mycia i czyszczenia maszyn, do oleju mineralnego, smaru, paliw, pary wodnej i w wielu innych dziedzinach techniki.

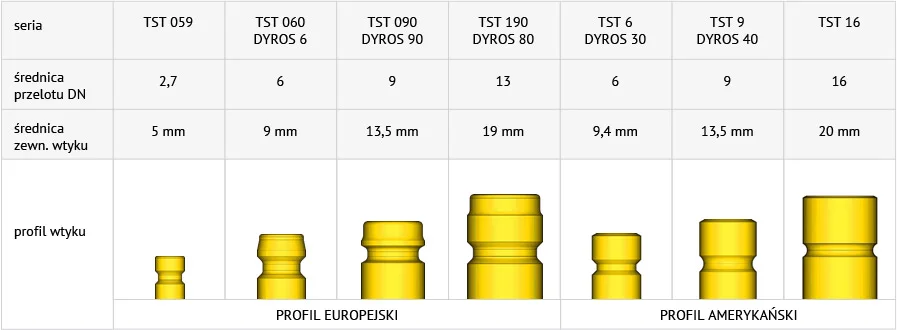

Szybkozłącza do form wtryskowych produkowane są przez wielu producentów w wielu rozmiarach i typach, o określonych profilach i są w dużym stopniu zamienne, tzn. posiadają ten sam profil wtyku i łączą się ze sobą. Zalecane jest jednak użycie gniazd i wtyków od jednego producenta. W ofercie Tubes International znajdują się wysokiej jakości szybkozłącza do form następujących serii:

Szybkozłącza do form wtryskowych używane są najczęściej w połączeniach węży dostarczających i odprowadzających wodę lub inne medium do formy wtryskowej. W zależności od medium i temperatury stosowane są węże gumowe z EPDM, NBR oraz węże teflonowe w oplocie. Węże gumowe montowane są do szybkozłączy za pomocą opasek zaciskowych lub posiadają zaciśnięte końcówki dokręcane do szybkozłączy, podobnie jak węże teflonowe. W chłodzeniu form wtryskowych stosowane są często węże samozaciskowe z końcówkami typu PUSH ON. Węży do form wtryskowych szukaj w dziale WĘŻE PRZEMYSŁOWE w rozdziale „Węże do wody i powietrza”.

KATALOG
Pobierz

SKLEP INTERNETOWY
Wejdź

SIEĆ SPRZEDAŻY
Sprawdź

ZAPYTANIE
Wyślij

Lista produktów:

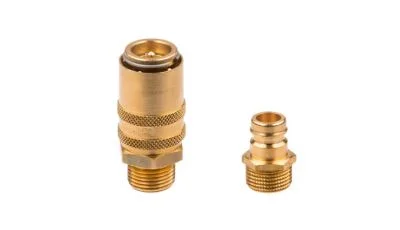

Szybkozłącza do form wtryskowych TST

profil europejski
seria 059, 060, 090, 190

Szybkozłącza do form wtryskowych TST

profil amerykański
seria 6, 9, 16

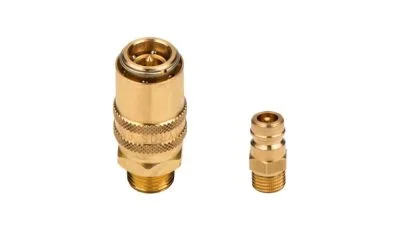

Szybkozłącza do form wtryskowych Dyros

profil europejski
seria 6, 90, 80

Szybkozłącza do form wtryskowych Dyros

profil amerykański
seria 30, 40

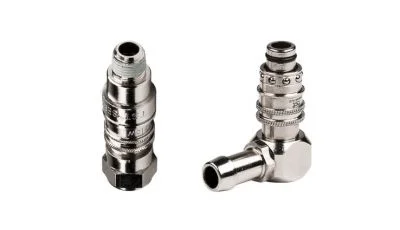

Szybkozłącza do form wtryskowych TST

profil francuski
seria 100

Potrzebujesz pomocy przy doborze produktu lub nie znalazłeś właściwego produktu?

WYŚLIJ ZAPYTANIE

Dodatkowe informacje:

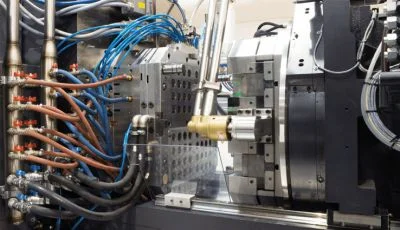

5 krótkich porad:
