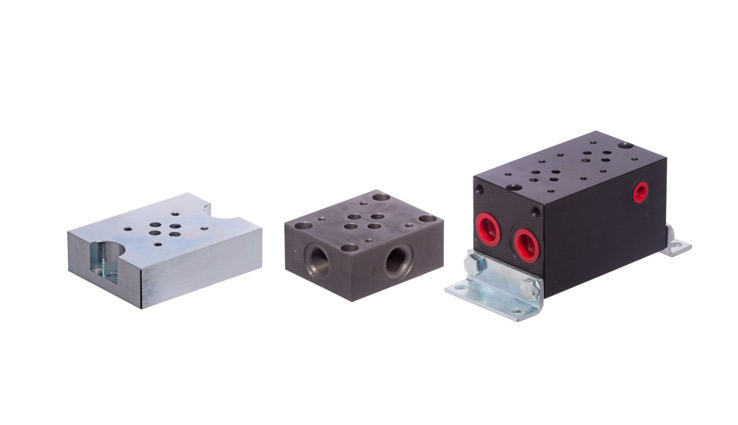

Zawory i adaptory płytowe
Schemat hydrauliczny
- liczba dróg: 4 (liczba przewodów wyprowadzonych z położenia spoczynkowego)
- liczba położeń: 2 lub 3 (liczba przylegających do siebie kwadratów)
- 0 (położenie spoczynkowe)
- a, b (położenia wysterowane)
- P (kanał tłoczny)
- T (kanał odpływowy)
- A, B (kanały robocze)
Widok przyłącza
Typ suwaków
 |
 |
 |
 |
|
E |
G | H |
J |
 |
 |
 |
 |
|
A |
D | HA |
HB |
Napięcie sterowania
- 12V DC (prąd stały)
- 24V DC (prąd stały)
- 110V AC (prąd zmienny – standard amerykański)
- 220V AC (prąd zmienny – standard europejski)
Dobór rozdzielacza do montażu płytowego
W celu prawidłowego doboru rozdzielacza do montażu płytowego należy ustalić:
- rozmiar rozdzielacza (NG6, NG10, …)
- ilość położeń (2 lub 3)
- typ suwaka (E, G, H, J, HA, D, inny)
- napięcie sterowania (24V DC, 220V AC, inne)
- ciśnienie robocze
- przepływ
- dodatkowe wymagania (np. sterowanie dźwignią ręczną)
Dostępne typy rozdzielaczy
| Typ rozdzielacza | Przepływ nominalny | Maks. ciśnienie robocze
(kanały A, B, P) |
Maks. ciśnienie powrotu
(kanał T) |
| NG6 | 60 [l/min] | 315 [bar] | 160 [bar] |
| NG10 | 120 [l/min] | 315 [bar] | 160 [bar] |
Lista produktów:

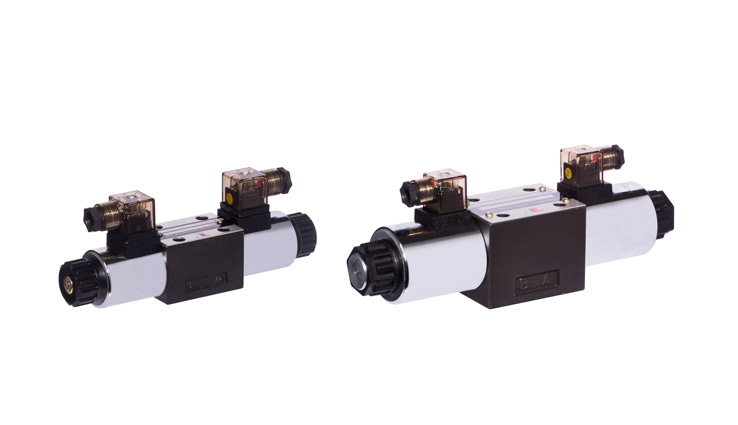

Rozdzielacze hydrauliczne NG6, NG10
sterujące kierunkiem przepływu (do montażu płytowego)

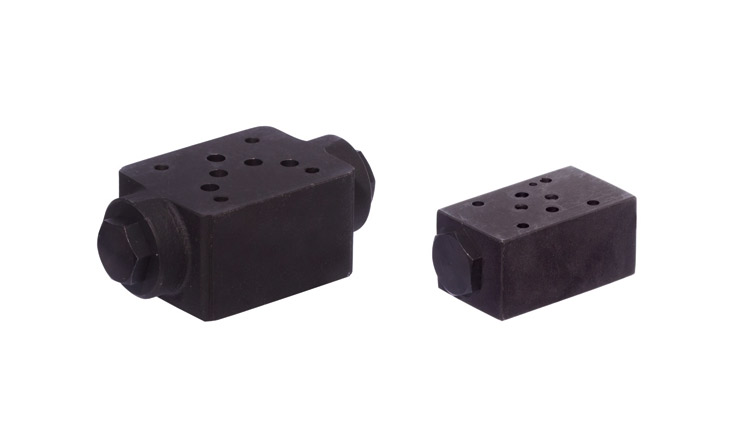

Zawory hydrauliczne zwrotne
sterujące kierunkiem przepływu (do montażu płytowego)
Zawory hydrauliczne zwrotne sterowane
sterujące kierunkiem przepływu (do montażu płytowego)

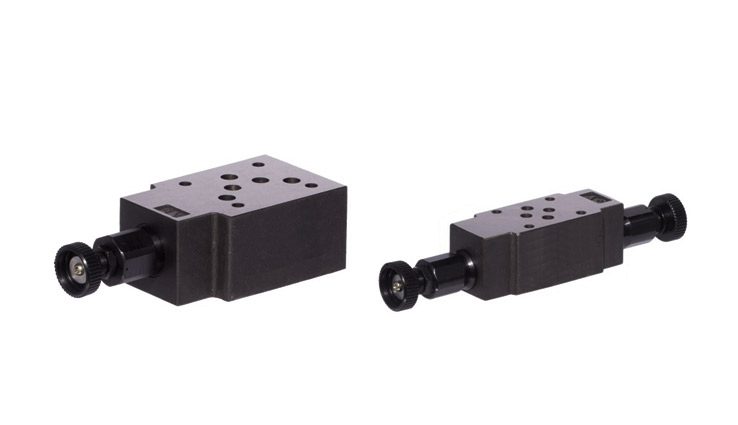

Zawory hydrauliczne bezpieczeństwa
sterujące ciśnieniem (do montażu płytowego)

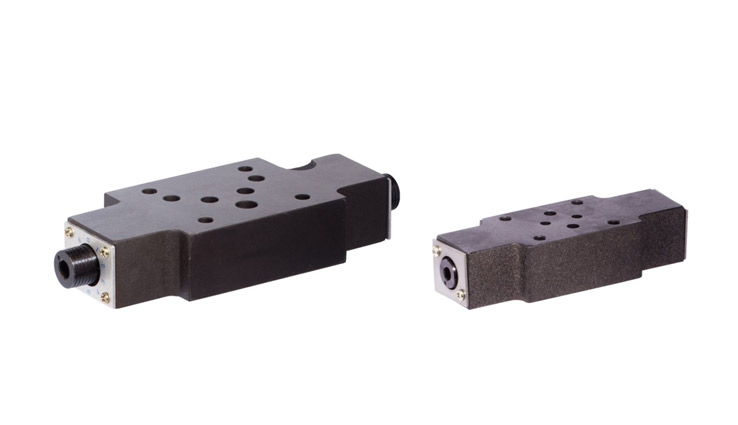

Zawory hydrauliczne dławiąco-zwrotne
sterujące natężeniem przepływu (do montażu płytowego)
