Wykonywanie przewodów do ultra wysokich ciśnień (UHP) do 4000 bar

W zakresie bardzo wysokich ciśnień dysponujemy zapleczem warsztatowym, które pozwala na wykonywanie kompletnych przewodów elastycznych (węży z końcówkami) o ciśnieniu roboczym aż do 4000 bar. Przewody wytwarzane są przez autoryzowany personel ze ściśle kontrolowanych materiałów i są zawsze testowane ciśnieniowo przed dostarczeniem do klienta.

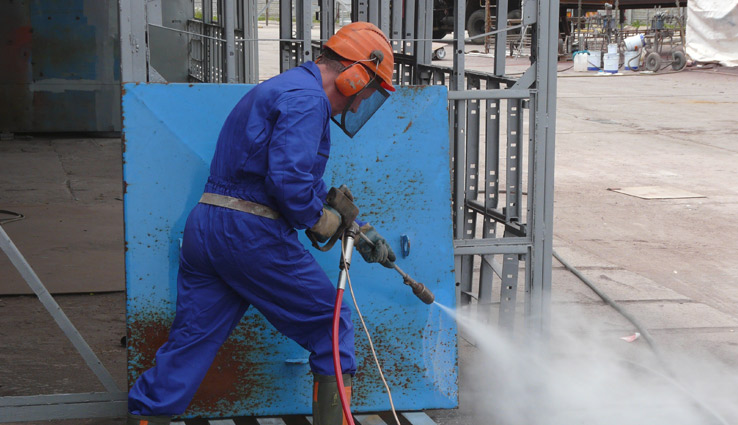

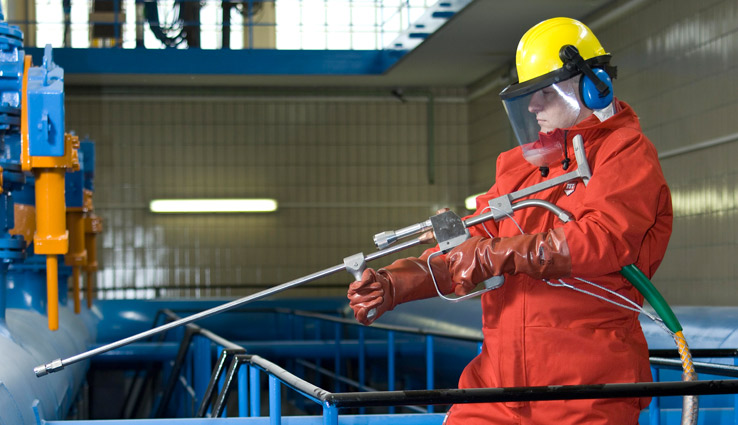

Aplikacje:

  • czyszczenie rurociągów i wymienników ciepła

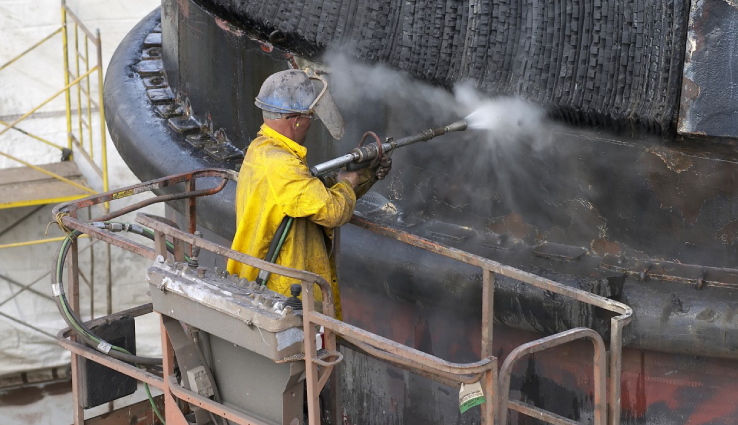

  • czyszczenie i przygotowanie powierzchni, usuwanie farby
  • cięcie i kruszenie betonu
  • cięcie stali i innych materiałów
  • hydroformowanie
  • hydrauliczne napinanie śrub
  • stanowiska testowe
  • hydrauliczne wyposażenie ratunkowe

Węże UHP

Możliwości produkcyjne:

Ciśnienie robocze do 4000 bar
Ciśnienie rozrywania od 8000 bar
Średnica wewnętrzna 4,5 mm
Średnica zewnętrzna 15,3 mm
Minimalny promień gięcia 250 mm

Przewody do ciśnień do 4000 bar produkujemy na bazie węży Spir Star®.

Wąż Spir Star do 4000 bar

Budowa węża i oznaczenia

Przykład: 5/4 HT (indeks: SS-HT-05-4HT)

Budowa węża Spir Star

Nominalna średnica wewnętrzna DN 5 [mm]
Ilość oplotów głównych (4)

Wersje:
DC1 – podwójna warstwa zewnętrzna PA/PUR
H – wersja wzmocniona, wyższe ciśnienie robocze
HT – praca w podwyższonych temperaturach, wysoka odporność chemiczna
K – dodatkowy oplot w warstwie zewnętrznej
M – do metanolu, warstwa wewnętrzna z materiału PA11
OK – dodatkowy zewnętrzny oplot ze stali nierdzewnej
PPA – warstwa wewnętrzna PVDF, warstwa zewnętrzna poliamid
R – wzmocniona grubsza warstwa zewnętrzna
W – dwie dodatkowe warstwy spiralnego specjalnego oplotu
WL – wersja W o zwiększonej elastyczności

Karta katalogowa:

WĘŻE SPIR STAR®, KOŃCÓWKI I AKCESORIA
Budowa węża Spir Star

Okucia UHP

Okucia do węży do przewodów do 4000 bar
GZ HP 1/4"-28 UNF LH
GZ HP 3/8"-24 UNF LH
GZ HP 9/16"-18 UNF LH
GZ HP M14x1,5 LH
Okucia do węży do przewodów do 4000 bar
GW 9/16"-18 UNF typu M
Okucia do węży do przewodów do 4000 bar
GW HP 9/16"-18 UNF

Karta katalogowa:

WĘŻE SPIR STAR®, KOŃCÓWKI I AKCESORIA

Akcesoria do węży Spir Star

Ogranicznik ugięcia węża za tuleją

Ogranicznik ugięcia węża za tuleją

Poliuretanowe ograniczniki ugięcia podnoszą znacząco poziom bezpieczeństwa pracy i przedłużają żywotność węża. Charakteryzują się małą masą i łatwością montażu. Przeznaczone są dla węży o najwyższych ciśnieniach. Dla węży o niższych ciśnieniach roboczych i do innych zastosowań, należy stosować standardowe ograniczniki gumowe. Dobór w uzgodnieniu z Tubes International.

Siatka bezpieczeństwa

Siatka bezpieczeństwa

Siatki stalowe stosowane do ochrony obsługi przed skutkami m.in. wyrwania końcówki. Bardzo łatwy montaż, również na układach działających – wymaga odłączenia przewodu od układu z jednej strony na czas montażu. W przypadku zerwania przewodu na połączeniu końcówka – złącze przyłączeniowe lub w przypadku wyrwania końcówki siatka zaciska i obkurcza się na wężu powodując jego wyhamowanie i zatrzymanie.

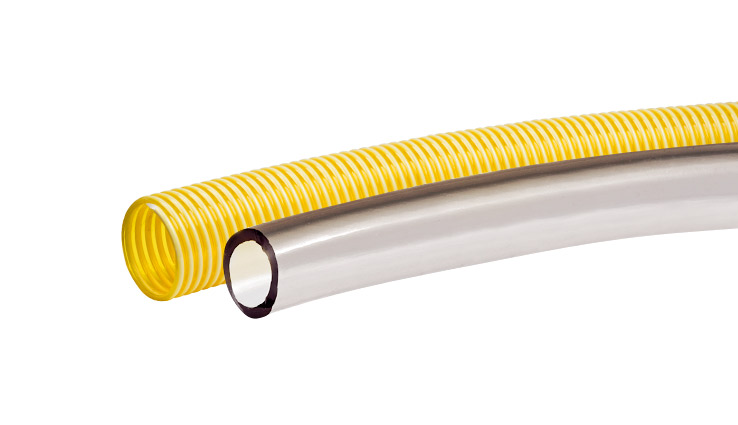

Wąż osłonowy

Dla ochrony zewnętrznej powierzchni węża można zastosować osłonę w postaci dodatkowego, nasuniętego węża. Osłona z węża tworzywowego wzmocnionego spiralą zabezpiecza węże Spir Star® do zastosowań typu Waterblast, gdzie występuje duże tarcie o podłoże. Osłona z węża tworzywowego, bez wzmocnienia, zabezpiecza węże do hydrauliki wysokociśnieniowej, gdzie tarcie jest mniejsze, a ważne jest utrzymanie maksymalnej elastyczności. Dobór wymiarowy węża osłonowego przeprowadza się tak, aby średnica tulei węża Spir Star® po zakuciu była mniejsza niż średnica wewnętrzna węża osłonowego.

Karta katalogowa:

WĘŻE SPIR STAR®, KOŃCÓWKI I AKCESORIA

Testowanie przewodów

Każdy produkowany przez nas przewód do bardzo wysokich ciśnień testowany jest aż do 4800 bar. Do każdego przewodu do ultra wysokich ciśnień wystawiamy świadectwo, potwierdzające przeprowadzenie próby ciśnieniowej.

Park maszynowy Tubes International wyposażony jest w urządzenia pozwalające na testy gotowych przewodów, naprawianych lub przerabianych do 4000 bar i 6000 bar ciśnienia roboczego. Zastosowanie innowacyjnego napędu elektrycznego połączonego z systemem automatyki w maszynie umożliwiającej przeprowadzanie prób ciśnieniowych aż do 6000 bar pozwala na sprecyzowanie każdego etapu testy zgodnie z wymogami normy ISO 1402.
