Złącza CAMLOCK – informacje ogólne

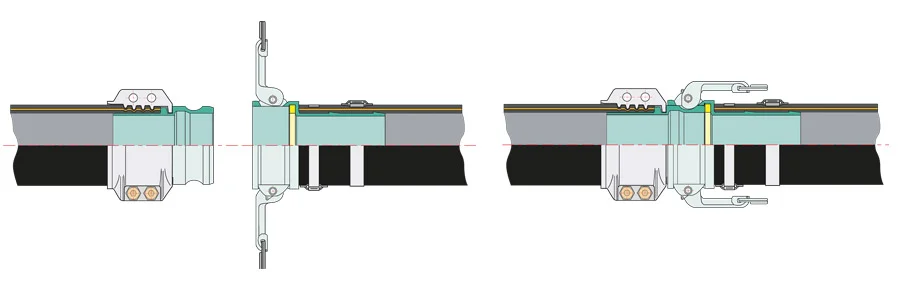

Złącza CAMLOCK to jedne z najbardziej popularnych, znanych i sprawdzonych złączy przemysłowych, szczególnie jeżeli chodzi o przemysł paliwowy i chemiczny. Złącza te wywodzą się z amerykańskiej normy wojskowej MIL-C-27487 (obecnie A-A-59326), określają je również normy europejskie EN 14420-7 (dawniej DIN 2828). Złącza CAMLOCK cechują się prostą konstrukcją i obsługą. Wtyk wkładany jest do gniazda złącza z otwartymi dźwigniami. Zablokowanie wtyku w gnieździe odbywa się przez jednoczesny obrót dźwigni blokujących. Dźwignie blokują i dociskają wtyk do gniazda w rowku blokującym wtyku. Płaska uszczelka elastomerowa w rowku gniazda uszczelnia złącze. Dodatkowe zabezpieczenie przed przypadkowym otwarciem dźwigni i złącza może stanowić sprężysta zawleczka w otworach gniazda.

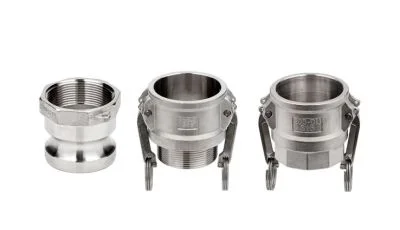

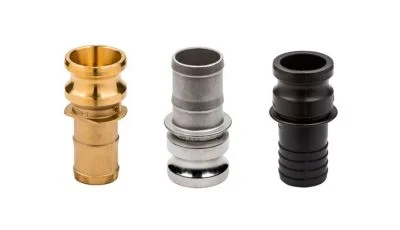

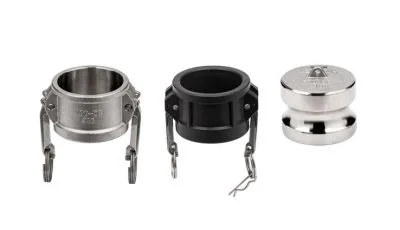

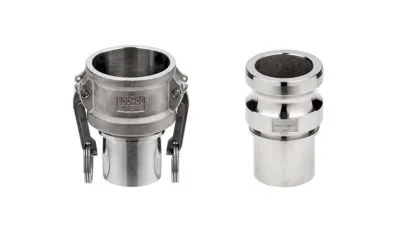

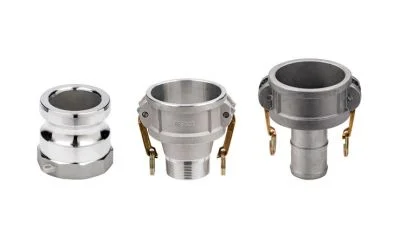

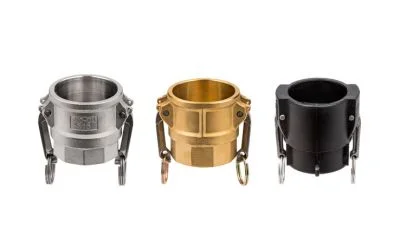

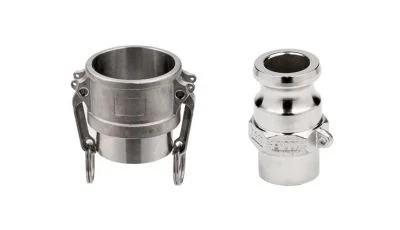

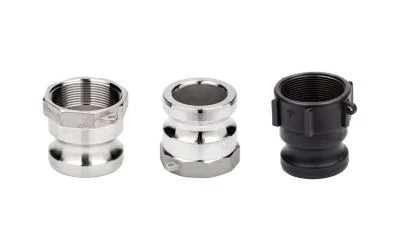

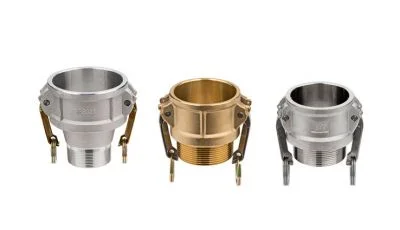

Złącza CAMLOCK wykonywane są z aluminium, mosiądzu (brązu), stali nierdzewnej 316, polipropylenu wzmacnianego włóknem szklanym. Występują w rozmiarach od 1/2″ do 8″ (DN13 do DN200). Dostępne są gniazda i wtyki z gwintem wewnętrznym i zewnętrznym BSP i NPT, z końcówką do węża karbowaną i gładką pod obejmę skorupową, z kołnierzami PN16 i ANSI, z zakończeniem do wspawania, zaślepki i adaptory CAMLOCK. Szeroki zakres materiałów uszczelek (NBR, EPDM, viton, CR, uszczelek kopertowych PTFE / viton itp.) umożliwia dopasowanie do odpowiedniego medium chemicznego. Ciśnienia robocze złączy CAMLOCK w zależności od rozmiaru i materiału złącza wynoszą od kilku do kilkunastu bar. Złączy CAMLOCK nie należy stosować do powietrza, gazów i pary wodnej. W niektórych zastosowaniach stosowane są złącza CAMLOCK wysokociśnieniowe o specjalnym wykonaniu i ciśnieniach roboczych kilkadziesiąt bar. W celu doboru takiego złącza prosimy o kontakt z Tubes International.

Do przewodów (węży elastycznych) ze złączami CAMLOCK można stosować specjalne tworzywowe zaślepki z uchwytami SAFETY BUMP, ułatwiające operowanie wężem, np. wyciąganie go z pojemników autocysterny. Dodatkowe zabezpieczenie przed przypadkowym rozpięciem standardowych złączy CAMLOCK może stanowić opaska SAFETY LOCK.

Złącza SAFLOK® są zgodne z innymi złączami CAMLOCK wg normy MIL-C-27487 – można stosować standardowe wtyki. Dostępne są również części zamienne – dźwignie z zatrzaskami oraz sworznie. Złącza o rozmiarze 1/2″ posiadają gwint 1/2″ i gniazdo 3/4″. Złącza SAFLOK®występują w wykonaniu ze stali nierdzewnej AISI 316 ze standardową uszczelką z NBR.

KATALOG
Pobierz

SIEĆ SPRZEDAŻY
Sprawdź

SKLEP INTERNETOWY
Wejdź

ZAPYTANIE
Wyślij

Rodzaj materiałów:

Lista produktów:

złącze kołnierzowe camlock

Złącza CAMLOCK z kołnierzem

typ FLA, FLA-T, FLB, FLB-T

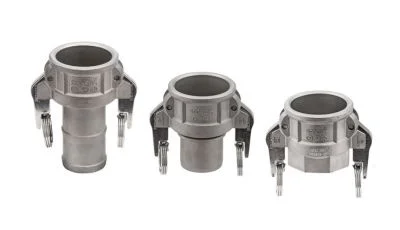

złącze Saflok

Złącza Camlock – Saflok®

złącza z zabezpieczeniem

Potrzebujesz pomocy przy doborze produktu lub nie znalazłeś właściwego produktu?

FAQ – Złącza CAMLOCK:

Do czego można zastosować złącza CAMLOCK?

Złącza CAMLOCK dedykowane są do przeładunku materiałów płynnych.

Czy konieczne jest stosowanie specjalnych narzędzi do montażu i demontażu złączy CAMLOCK?

Do montażu złączy CAMLOCK w zupełności wystarczą standardowe narzędzia znajdujące się w każdym warsztacie.

Czy można stosować polipropylenowe złącza CAMLOCK do podwyższonych temperatur?

Tak. Należy jednak pamiętać, że wraz ze wzrostem temperatury spada maksymalne dopuszczalne ciśnienie dla złączy CAMLOCK z polipropylenu. Wzrost temperatury do 70°C powoduje 40% spadek ciśnienia.

Przykładowo 3” złącze CAMLOCK wykonane z polipropylenu ma maksymalne dopuszczalne ciśnienie 4 bar w temperaturze 20°C w temperaturze 70°C maksymalne dopuszczalne ciśnienie to 2,4 bar.

Z jakiego materiału uszczelnienia do złączy CAMLOCK możemy zaoferować?

NBR, EPDM, VITON, CR (neopren), PTFE/NBR, PTFE, EPDM, FEP/silikon, GYLON®

Czy złącza CAMLOCK oferowane przez firmę Tubes są kompatybilne ze złączami innych firm?

Tak. W zakresie od ½” do 4” złącza będą w pełni kompatybilne ze złączami innych producentów, jednakże w zakresie powyżej 4” istnieje ryzyko, że złącza nie będą ze sobą kompatybilne, dlatego sugerujemy używanie kompletnego zestawu złączy od jednego dostawcy.

Dodatkowe informacje:

Film: Złącza CAMLOCK/SAFLOK®– prezentacja produktu

Zobacz!

złącza Safelock

Złącza Saflok®

Złącza zabezpieczające przed przypadkowym rozłączeniem
