Adaptory hydrauliczne – informacje ogólne

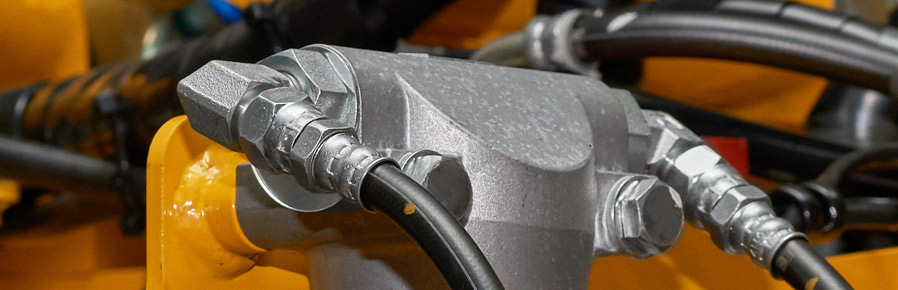

Adaptory hydrauliczne stosowane są w instalacjach hydrauliki siłowej do łączenia hydraulicznych przewodów elastycznych i rur z innymi elementami instalacji (pompy, zawory, szybkozłącza itp.). Umożliwiają zmianę rodzaju przyłącza lub redukcję rozmiaru zgodnie z przyłączami łączonych elementów. Wykonane są ze stali węglowej ocynkowanej lub stali nierdzewnej AISI 316. Mogą posiadać uszczelnienia elastomerowe np. o-ringi wykonane z gumy NBR lub z vitonu. Przeznaczone są do typowego zakresu ciśnień roboczych układów hydrauliki siłowej (około 100 do 400 bar). Mogą być stosowane również przy niższych ciśnieniach roboczych, do zastosowań ogólnoprzemysłowych, pneumatyki.

Ciśnienie robocze adaptorów hydraulicznych

Maksymalne ciśnienie robocze adaptora należy rozpatrywać z uwzględnieniem współczynnika bezpieczeństwa jako wytrzymałość samego adaptora na ciśnienie oraz wytrzymałość i szczelność połączenia adaptora z innym przykręconym do niego elementem. W przypadku różnych rodzajów i rozmiarów przyłączy po obu stronach, ciśnienie  robocze adaptora określone będzie przez niższą z tych wartości.

Materiał i zakres temperatur roboczych

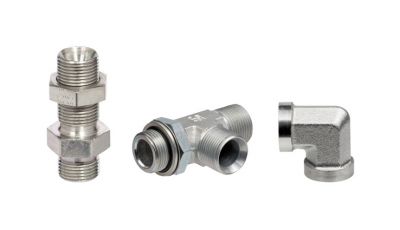

• Stal węglowa ocynkowana: od -40°C do +200°C (w przypadku wymagań określonej minimalnej udarności w temperaturach ujemnych prosimy o kontakt z Tubes International, powyżej 100°C zalecana korekcja ciśnienia roboczego).

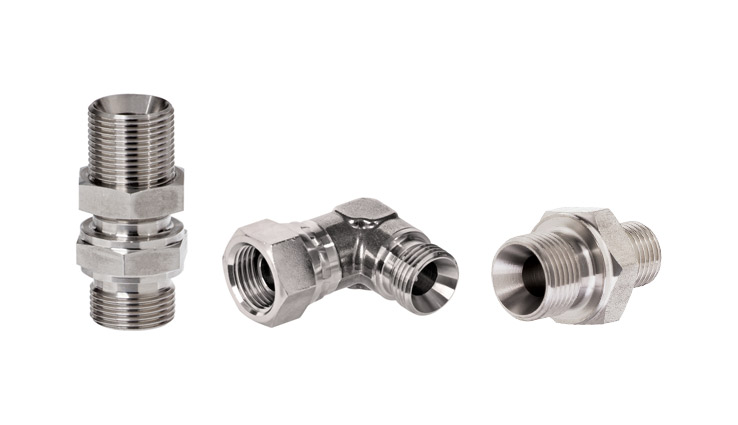

• Stal nierdzewna AISI 316: od -270°C do +800°C (powyżej 100°C zalecana korekcja ciśnienia roboczego).
• Uszczelnienia: NBR (nitryl): od -25°C do +100°C; FKM (viton) od -20°C do +200°C.

Uszczelnienie adaptorów podczas podłączenia odbywa się za pomocą taśmy teflonowej, uszczelek metalowo-gumowych lub miedzianych, jak i również na stożku 60°.
