Obejmy do łączenia rur

Obejmy do łączenia rur

Obejmy rurowe UNI przeznaczone są do łączenia i naprawy przemysłowych rur przesyłowych z metalu (stal węglowa, stal nierdzewna, żeliwo, miedź, miedzionikiel itd.) i tworzyw sztucznych np. PE, PVC, PP, PB (polibutylen). Stanowią konkurencyjną pod względem kosztów alternatywę dla konwencjonalnych rozwiązań połączeń rurowych. Cechuje je prosty i szybki montaż oraz zwarta konstrukcja umożliwiająca zastosowanie w ciasnych miejscach o ograniczonym dostępie. Obejmy rurowe UNI skutecznie tłumią zmiany ciśnienia, drgania, fale akustyczne. Zmniejszają zużycie zmęczeniowe instalacji. Kompensują, zachowując szczelność, niewielkie przesunięcia osiowe i kątowe odchylenia osi rur.

Obejmy UNI znajdują szerokie zastosowanie przy budowie instalacji do przesyłania cieczy, substancji stałych i gazów w przemyśle stoczniowym i morskim, budownictwie lądowym, górnictwie, instalacjach wodnych i kanalizacyjnych, instalacjach przeciwpożarowych, instalacjach przemysłowych wody chłodzącej, wody procesowej, wody pitnej, sprężonego powietrza, oleju i chemikaliów.

Obejmy rurowe UNI występują w dwóch podstawowych wersjach:

  • GRIP – połączenie osiowo utwierdzone, z metalowymi sprężystymi pierścieniami wbijającymi się w powierzchnię rury i uszczelką gumową,
  • FLEX – połączenie osiowo nie utwierdzone, elastyczne – tylko z uszczelką gumową.

Oba typy obejm przeznaczone są do szczelnego i wytrzymałego połączenia ze sobą końców rur, przy założeniu, że instalacja, składająca się z odcinków rur, posiada prawidłowo zaprojektowane punkty podparcia, kotwiczenia i prowadzenia. Obejmy nie są przeznaczone do przenoszenia obciążeń osiowych, zginania lub skręcania. Obejmy FLEX i REP mogą absorbować przemieszczenia osiowe w trakcie pracy (zmianę odległości pomiędzy końcami łączonych rur) do 5 mm w przypadku standardowych obejm FLEX o rozmiarze do 172 mm. Montaż obejm jest prosty i szybki, należy jednak dokonywać go według instrukcji montażowej (kontakt Tubes International). Należy sprawdzać odległość pomiędzy końcami rur (Cmax), ich odchylenie kątowe, niewspółosiowość, średnice rur, błąd okrągłości, możliwość przesunięć osiowych – i określić, czy mieszczą się w limicie przewidzianym dla danego typu obejm. Gładkie, czyste rury nie wymagają przygotowania końców do łączenia. W przypadku rur z tworzywa sztucznego należy używać wkładek wzmacniających. Śruby obejmy należy dokręcać kluczem dynamometrycznym przemiennie wg momentu dokręcenia podanego na obejmie. Dla zastosowań z podciśnieniem (od 0,5 bar), przy ciśnieniu zewnętrznym lub dla mediów chemicznych, które mogą powodować puchnięcie uszczelki należy stosować metalową taśmę wewnętrzną.

Obejmy rurowe UNI posiadają szereg certyfikatów: DVGW, IACS, Bureau Veritas, Class NK, Lloyds Register, DNV-GL, RINA, Korean Register, ABS, Russian Maritime Register of Shipping, China Classification Society.

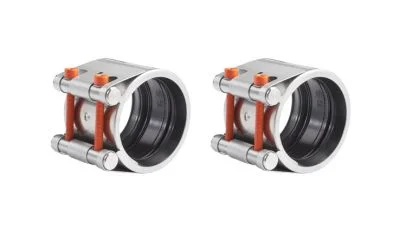

Obejma rurowa
GRIP

Obejma rurowa GRIP
  • do połączeń rur metalowych
  • połączenie utwierdzone (GRIP)
  • 2 pierścienie zębate dla rur metalowych,
  • standard W5 (stal AISI 316Ti)

Obejma rurowa
PLASTGRIP

Obejma rurowa PLASTGRIP
  • do połączeń rur tworzywowych
  • połączenie utwierdzone (GRIP)
  • 2 pierścienie gładkie dla rur tworzywowych
  • standard W5 (stal AISI 316Ti)

Obejma rurowa
COMBIGRIP

Obejma rurowa COMBIGRIP
  • do połączeń rury metalowej z tworzywową
  • połączenie utwierdzone (GRIP)
  • 1 pierścień zębaty dla rury metalowej
  • 1 pierścień gładki dla rury tworzywowej
  • standard W5 (stal AISI 316Ti)

Obejma rurowa
FLEX

Obejma rurowa FLEX
  • uniwersalna – do połączeń rur metalowych i tworzywowych,
  • połączenie elastyczne (FLEX),
  • opatentowany kształt uszczelki,
  • standard W5 (stal AISI 316Ti)

Obejma rurowa

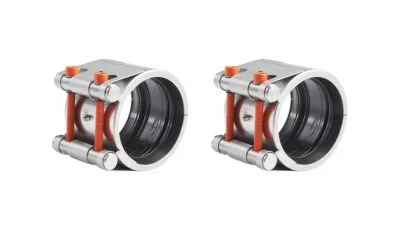

REP

Obejma rurowa REP
  • uniwersalna – do połączeń rur metalowych i tworzywowych
  • połączenie elastyczne (FLEX)
  • opatentowany kształt uszczelki
  • specjalny system mocowania do napraw pod ciśnieniem
  • standard W5 (stal AISI 316Ti)

Osłona ognioodporna
FIRE

Osłona ognioodporna FIRE
  • osłona ognioodporna
  • przekształca standardową obejmę rurową w obejmę ognioodporną
  • zgodna z normą ISO 19921/19922 (przemysł okrętowy)
  • standard W5 (stal AISI 316Ti)
