Oznaczenie na wężu hydraulicznym na pierwszy rzut oka może wydawać się skomplikowanym ciągiem cyfr, liter i symboli. W rzeczywistości jest to jednak jego „metryka bezpieczeństwa” – zestaw kluczowych parametrów technicznych, które decydują o prawidłowym doborze, bezpieczeństwie pracy oraz żywotności całej instalacji.

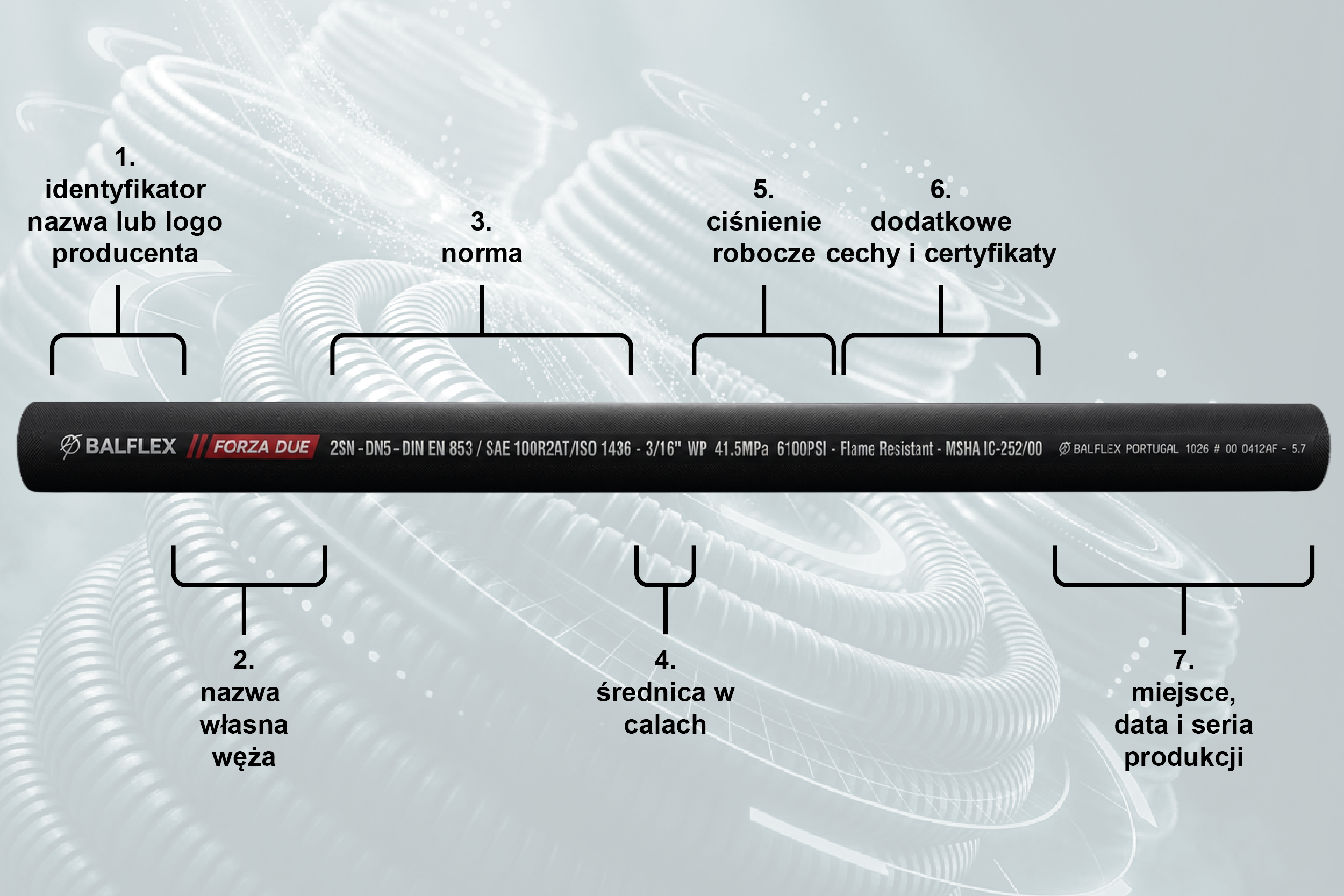

Segmenty nadruku – co oznaczają w praktyce?

1. Identyfikacja producenta – nazwa lub logo wytwórcy.
2. FORZA DUE – nazwa własna serii.
3. 2SN – DN5 – DIN EN853…..  – norma konstrukcyjna i typ, norma europejska określająca wąż z dwoma oplotami z drutu stalowego.
4. 3/16″ – średnica nominalna (calowa), co oznacza, że średnica wewnętrzna węża wynosi ok. 5 mm.
5. WP 41,5 MPa / 6100 psi – ciśnienie robocze (Working Pressure), maksymalne ciśnienie bezpiecznej, ciągłej pracy.
6. Flame Resistant….. – dodatkowe cechy i certyfikaty.

Normy i standardy są fundamentem zapewnienia jakości i bezpieczeństwa węży hydraulicznych. Dzięki nim producenci gwarantują, że każdy produkt spełnia określone wymagania techniczne i użytkowe. Kluczowe aspekty tego zagadnienia to:

• Międzynarodowa standaryzacja: Normy takie jak ISO (międzynarodowy standard jakości), SAE (norma określająca wytrzymałość na ciśnienie), EN (normy europejskie) czy DIN (normy niemieckie), MSHA (amerykański – Mine Safety and Health Administration), określają precyzyjne parametry techniczne, odporność na ciśnienie oraz warunki środowiskowe, co umożliwia porównywanie produktów na skalę globalną.
• Bezpieczeństwo użytkowania: Zastosowanie norm zapewnia, że węże pracują bezpiecznie w różnych aplikacjach, chroniąc przed awariami oraz zagrożeniami wynikającymi z niewłaściwej eksploatacji.
• Zaufanie i certyfikacja: Produkty spełniające międzynarodowe standardy często posiadają certyfikaty, które potwierdzają ich wysoką jakość oraz zgodność z rygorystycznymi wymaganiami przemysłowymi.

Najważniejsze europejskie normy dla węży hydraulicznych to:

EN 853 – typy 1SN i 2SN
Norma EN 853 obejmuje klasyczne węże hydrauliczne z jednym (1SN) lub dwoma (2SN) oplotami stalowymi. Sprawdzają się w instalacjach średnio- i wysokociśnieniowych — w maszynach rolniczych, budowlanych i przemysłowych. Norma precyzuje budowę węża (gumowy rdzeń odporny na oleje, warstwa oplotu, osłona zewnętrzna odporna na ścieranie i warunki atmosferyczne), a także minimalne promienie gięcia i dopuszczalne ciśnienia robocze — stąd wysoka niezawodność i powtarzalność parametrów.

EN 857 – typy 1SC i 2SC
EN 857 to standard dla węży kompaktowych — mniejsza średnica zewnętrzna i większa elastyczność niż w wężach SN. 1SC i 2SC to odpowiedniki wersji jedno- i dwuoplotowej, ale w zwartej formie, dobrej tam, gdzie brakuje miejsca na montaż. Norma określa konstrukcję przewodów, wytrzymałość, odporność na oleje i wymagania impulsowe. Mniejsze promienie gięcia sprawdzają się w maszynach z dużą liczbą ruchomych elementów.

EN 856 – typy 4SP i 4SH
EN 856 to węże czterooplotowe o bardzo wysokiej wytrzymałości, do ekstremalnych ciśnień. 4SP to przewód czterospiralny do dużych obciążeń, 4SH idzie o krok dalej — jeszcze wyższe ciśnienia i większa odporność impulsowa. Konstrukcja: gumowy rdzeń olejoodporny plus cztery warstwy spiralnych oplotów stalowych, co daje sztywność i odporność na pulsację ciśnienia. To węże niezbędne w hydraulice wysokociśnieniowej — maszyny górnicze, prasy hydrauliczne, ciężki sprzęt budowlany.

EN 854 – typy 1TE, 2TE i 3TE
EN 854 opisuje przewody niskociśnieniowe do linii powrotnych, instalacji olejowych, układów smarowania i aplikacji pomocniczych. Wzmocnienie stanowi oplot tekstylny — stąd duża elastyczność i odporność chemiczna przy niższym ciśnieniu pracy. Trzy warianty: 1TE (pojedynczy oplot), 2TE (podwójny) i 3TE (potrójne wzmocnienie do bardziej wymagających zastosowań). Sprawdzają się tam, gdzie liczy się odporność na oleje i elastyczność, a nie wysokie ciśnienie.

SAE 100R – szeroka gama przewodów
Amerykański standard obejmujący kilka klas węży:

• SAE 100R1 i 100R2 — odpowiedniki jedno- i dwuoplotowych,
• SAE 100R4 — węże ssawno-tłoczne do niskiego ciśnienia,
• SAE 100R7 i 100R8 — węże termoplastyczne do wysokich ciśnień i aplikacji wymagających odporności chemicznej,
• SAE 100R12, 100R13 i SAE 100R15 — węże wielowarstwowe do zastosowań ekstremalnych, parametrami bliskie EN 856.

Norma opisuje materiały, liczbę warstw wzmocnienia, ciśnienia robocze, zakresy temperatur i promienie gięcia. Ze względu na globalny zasięg SAE, węże zgodne z tą klasyfikacją traktuje się często jako odpowiedniki europejskich SN, SC i węży spiralnych.

Niektóre węże są jednostronne, co oznacza, że medium może przepływać w określonym kierunku. W takim przypadku na powierzchni węża może znajdować się strzałka wskazująca właściwy kierunek przepływu.
